БДВП
Бортовая доверенная вычислительная платформа
Подробности
Характеристики
Форм-фактор
—
ДШВ: 128x104x23 мм
Процессор
—
RockChip RK3568J / RK3588J/RK3576J
NPU
—
1-6 TOPS (int8)
Память
—
ОЗУ 4/8/16 Гб; ПЗУ: Flash 32/64Гб, MicroSD, M.2 (SATA, NVME), SATA
Видео
—
HDMI, LVDS, MIPI CSI2, MIPI CSI2
Внешние интерфейсы
—
Ethernet, USB, CAN, UART, RS485, RS232, I2C, GPIO, Audio MIC, Line OUT, M.2 key B/E
БДВП
#PROP_TITLE#
—
#PROP_VALUE#
Бортовая Доверенная Вычислительная Платформа ( БДВП) - это встраиваемый вычислитель для создания устройств видеоаналитики на основе нейронных сетей с возможностью криптографической защиты данных и каналов управления.

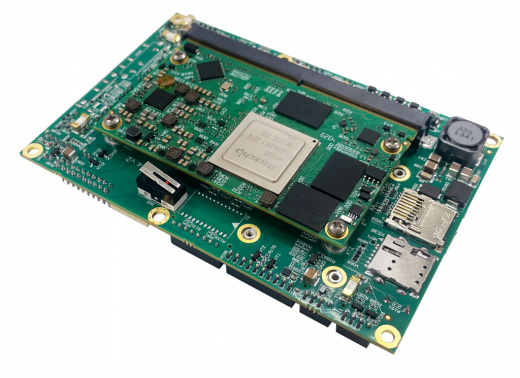

БДВП строится на базе компьютерных модулей формата SMARC - МЦП1502, МЦП1503 и МЦП1504.
Платформа обладает следующими свойствами определяемыми ее назначением:
На базовом модуле используются разъемы для монтажа в отверстия серии PA JST с шагом 2 мм. По умолчанию установлены вертикальные разъемы. По заказу могут быть установлены угловые разъемы.
При необходимости использования разъемов другого типа проводники могут запаиваться непосредственно в отверстия печатной платы.
На базовом модуле устанавливаются однорядные розетки позволяющие устанавливать на базовый модуль дополнительный модуль расширения или использовать его как COM модуль для установки на плату носитель.
БДВП строится на базе компьютерных модулей формата SMARC - МЦП1502, МЦП1503 и МЦП1504.
Платформа обладает следующими свойствами определяемыми ее назначением:
БОРТОВАЯ
- минимальные габаритные размеры и вес позволяют использовать платформу на легких БПЛА малого радиуса действия;
- функционал ввода/вывода достаточный для использования на тяжелых БПЛА с большой продолжительностью полета. Требуемый объем функционала определяется исполнением базового модуля и набором модулей расширения.
ДОВЕРЕННАЯ
- аппаратное шифрование канала передачи данных и управления, класс защиты КС2-КС3;
- фиксация юридически значимых событий с использованием УКЭП;
- обеспечивает защиту от НСД;
- совместимость с основными производителями систем криптографической защиты (Крипто-Про, Инфотекс);
- доверенное хранение пользовательского кода и данных.
ВЫЧИСЛИТЕЛЬНАЯ ПЛАТФОРМА
- обеспечивает масштабирование производительности инференса за счет установки различных модулей CPU и NPU без изменения конструкции изделия;
- обладает возможностью масштабирования функциональности каналов ввода/вывода и вариативностью питания;
- обеспечивает возможность удаленной загрузки и модификации встроенного ПО;
- предоставляет программные средства для встраивания пользовательской аналитики.
Варианты конструктивного исполнения

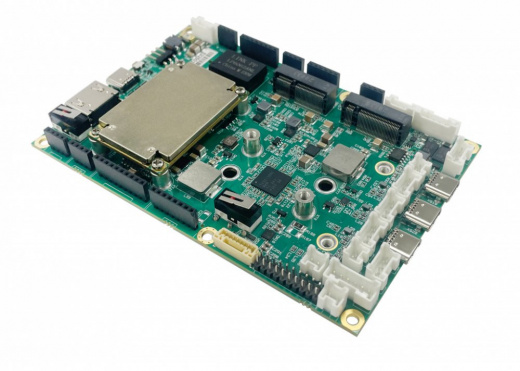

- Бескорпусное исполнение (БДВП /БДВП-02/БДВП-04):
На базовом модуле используются разъемы для монтажа в отверстия серии PA JST с шагом 2 мм. По умолчанию установлены вертикальные разъемы. По заказу могут быть установлены угловые разъемы.
При необходимости использования разъемов другого типа проводники могут запаиваться непосредственно в отверстия печатной платы.
- Бескорпусное исполнение (БДВП-01/БДВП-03/ БДВП-05):
На базовом модуле устанавливаются однорядные розетки позволяющие устанавливать на базовый модуль дополнительный модуль расширения или использовать его как COM модуль для установки на плату носитель.
- Опциональное корпусированное исполнение:
Области применения БДВП
- автономная (оптическая) навигация БПЛА в условиях отсутствия сигналов GNSS;
- автономная высокоточная доставка полезной нагрузки;
- мониторинг инфраструктурных и природных объектов с возможностью юридически значимой фиксации событий с использованием УЭЦП;
- управляющий компьютер наземных автономных робототехнических комплексов.
- Платформа может использоваться на стационарных объектах в составе интеллектуальных видеокамер и многопоточных AI EDGE серверов в т.ч. с криптографической защитой данных.
Технические характеристики БДВП
В таблице приведены технические характеристики БДВП в зависимости от типа используемого вычислительного модуля.|
Характеристика/ |
БДВП/ |
БДВП-02/ БДВП-03 |
БДВП-04/ |
Примечание |
|
CPU |
RK3588J |
RK3568J |
RK3576J |
|
|
RAM (Гб) |
8/16 |
4 |
8 |
|
|
NPU (TOPS int8) |
6 |
1 |
6 |
|
|
SSD (Гб) |
64 |
32 |
64 |
eMMC5.1 |
|
SD card |
1 |
1 |
1 |
|
|
HDMI |
1 |
1 |
1 |
|
|
Ethernet 10/100/1000 |
2 |
2 |
2 |
|
|
SATA |
2 |
1 |
1 |
|
|
UART |
4 |
4 |
4 |
Один канал отладочный |
|
I2C |
2 |
2 |
2 |
3,3V |
|
CAN |
2 |
2 |
2 |
Один канал TTL 3,3V |
|
MIPI CSI2 |
2 (2+4 lane ) |
2 (2+2 lane ) |
2 (2+4 lane ) |
|
|
USB2.0 |
1 |
1 |
1 |
|
|
USB3.0 |
3 |
1 |
1 |
|
|
USB3.0 OTG |
1 |
1 |
1 |
Type C |
|
Audio |
-/+ |
-/+ |
-/+ |
|
|
Слот M.2 3042 key B |
1 |
1 |
1* |
2230, 2242, 3042 *PCIe x1 |
|
Слот M.2 2242 key E |
1 |
1* |
1* |
2230, 2242 * Только USB2 |
|
Сторожевой таймер |
1 |
1 |
1 |
Фиксированное время срабатывания 1,6 с |
|
Модуль СКЗИ IT SM |
1 |
1 |
1 |
Опционально |
|
LVDS |
-/+ |
-/+ |
-/+ |
Один канал |
|
Сенсоры |
+/- |
+/- |
+/- |
|
|
Напряжение питания В |
9-40 |
9-40 |
9-40 |
|
|
Габаритные размеры Д/Ш/В мм |
128x104x23 |
128x104x23 |
128x104x23 |
С теплораспределительной пластиной |
|
Масса г |
180 |
180 |
180 |
|
